Hệ thống camera giám sát, camera ip bao gồm những thiết bị gì?

Hệ thống camera giám sát, camera ip bao gồm những thiết bị gì ? Đây hầu như là câu hỏi mà ai cũng đặt ra và muốn biết. Và để biết rõ hơn về một hệ thống camera cũng như có thể tính toán và lựa chọn loại camera và số lượng camera cho hợp lý. Camera Fuda sẽ liệt kê cho bạn biết những thiết bị thường đi kèm của một hệ thống camera quan sát

✅Các thành phần và chức năng của hệ thống camera giám sát cơ bản_LH_0966618009

✅ Bản vẽ thiết kế hệ thống camera quan sát_LH_0966618009

✅ Hệ thống camera giám sát giao thông thông minh_LH_0966618009

✅ Tổng quan về camera giám sát_LH_0966618009

>>>> Xem thêm:

Hệ thống camera giám sát, camera ip bao gồm những thiết bị gì?
Hệ thống camera giám sát, camera ip bao gồm những thiết bị gì?

1. Hệ thống camera giám sát, camera ip là gì? Hoạt động như thế nào?

Hệ thống camera giám sát là một hệ thống bao gồm các thiết bị điện tử được kết nối với nhau để ghi nhận hình tại nơi cần theo dõi và đưa hình ảnh tới người sử dụng bằng các thiết bị như: tivi, máy tính, điện thoại di động…. Thông qua mạng internet. Giúp ta quản lý một cách chủ động hơn dù đang ở bất kỳ nơi nào.

Một hệ thống camera cần phải có đủ tất cả các thiết bị để có thể hoạt động được một cách hiệu quả. Thông tin xử lý được chính xác, hình ảnh đưa ra rõ nét. Và sau đây là những thiết bị mà một hệ thống camera giám sát cần phải có.

2. Hệ thống camera giám sát, camera ip bao gồm những thiết bị gì ?

2.1 Camera giám sát

Camera giám sát
Camera giám sát

– Camera giám sát là các mắt điện tử, có thể nhìn thấy hình ảnh tại nơi chúng ta cần theo dõi. Nhiệm vụ của camera là ghi (thu) lại hình ảnh và truyền tín hiệu về nơi nhận dữ liệu hình ảnh.

– Camera quan sát có nhiều độ phân giải khác nhau. Quan sát được ban ngày và ban đêm một cách rõ nét.

– Các dòng camera quan sát phổ biến hiện nay: Kbvision, Global, Hkvision, Questesk …..

2.2. Adaptor cho camera

Adaptor cho camera
Adaptor cho camera

– Camera muốn hoạt động được phải cấp nguồn điện cho nó.

– Hiện nay thông thường phần lớn camera trên thị trường sử dụng nguồn là 12V thế nên ta cần phải có Adaptor camera để chuyển nguồn từ 220V về 12V.

– Tuy nhiên, bạn có thể dùng Nguồn tổng cho camera và kết hợp với đầu nối nguồn camera chứ không nhất thiết phải sử dụng nguồn đơn.

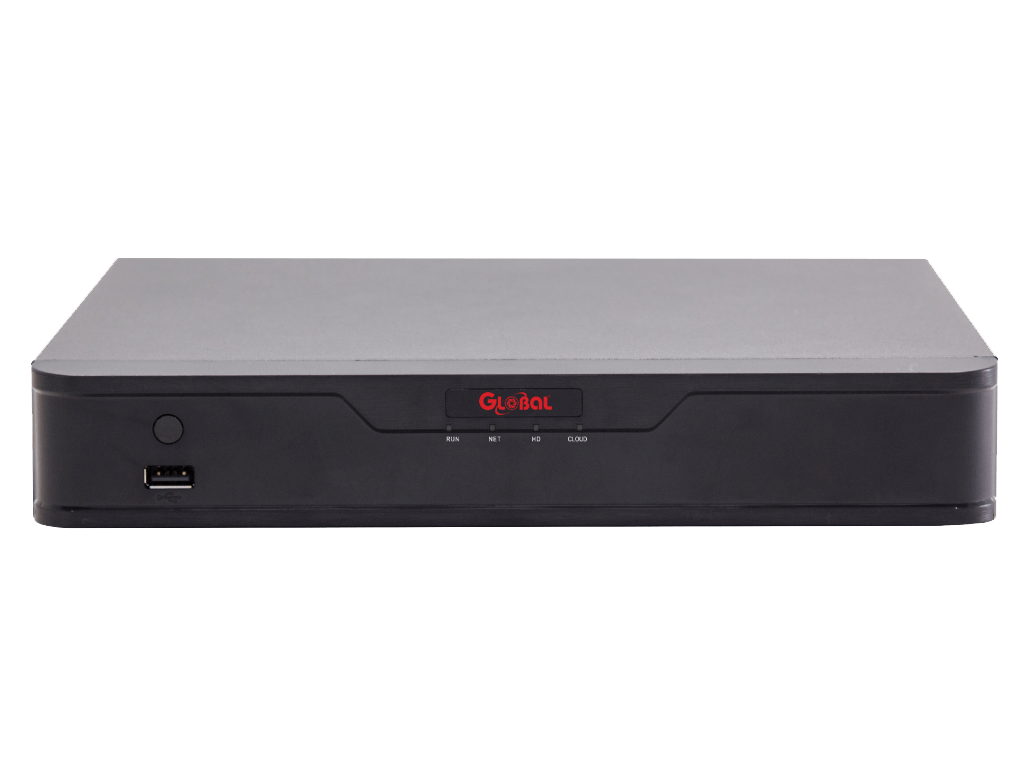

2.3. Đầu ghi hình camera giám sát

Đầu ghi hình camera giám sát
Đầu ghi hình camera giám sát

– Đầu ghi hình là nơi tập trung tín hiệu hình ảnh thu được từ camera.

– Trên đầu ghi thông thường sẽ có 5 loại cổng mà ta đáng lưu ý:

+ Cổng Video Input: đây là cổng thu tín hiệu từ các camera vào.

+ Cổng Video Output: đây là cổng chuyển hình ảnh ra các thiết bị mà ta muốn quan sát. (Máy tính, điện thoại, tivi…)

+ Cổng Audio Input: cổng thu âm thanh (nếu cần ghi lại âm thanh)

+ Cổng Audio Output: Cổng ra âm thanh (nếu cần nghe lại)

+ Cổng RJ45: Cổng kết nối trao đổi dữ liệu qua internet.

– Hiện nay nhu cầu sử dụng camera ngày càng nhiều và số lượng yêu cầu cũng lớn nên đầu ghi hình cũng được đáp ứng theo. Đầu ghi hình có thể là 4 cổng, 8 cổng, 16 cổng, 24 cổng….. Tùy theo nhu cầu sử dụng mà bạn lựa chọn số lượng đầu công cho hợp lý.

>>>>> Xemm thêm: Top 3 thương hiệu camera quan sát uy tín, hàng đầu thế giới trong năm 2018

2.4. Ổ cứng ghi hình

Ổ cứng ghi hình
Ổ cứng ghi hình

– Ổ cứng này được gắn vào trong đầu ghi hình camera. Nhằm mục đích lưu trữ lại những hình ảnh (đoạn video) mà camera truyền tải về đầu ghi hình.

– Bạn nên dùng ổ cứng chuyên dụng cho đầu ghi hình, nhằm tránh trường hợp đầu ghi bị treo, đứng, không nhận ổ cứng.

2.5. Dây điện cấp nguồn

– Dây điện để dần từ nguồn điện chính (nơi công trình) dẫn về Adaptor của camera. Phần lớn camera sử dụng nguồn 12V nên cần dây kéo về cục adapter

– Nếu nơi đặt camera đã có sẵn nguồn điện ta có thể tiết kiệm được chi phí dây.

▶▶▶Xem thêm bài viết liên quan: lắp đặt camera quận tân phú

2.6. Dây tín hiệu

Dây tín hiệu
Dây tín hiệu

– Camera truyền tải tín hiệu Analog thông qua cáp đồng trục. Thế nên ta cần phải có dây cáp đồng trục để nối từ camera về đầu ghi hình.

– Ngoài ra để dây gọn đẹp bạn có thể chọn loại dây cáp đồng trục liền nguồn mà không cần đi thêm dây điện

2.7. Jack nối camera

Jack nối camera
Jack nối camera

– Đầu Jack nối camera để bấm vào dây cáp đồng trục mới có thể gắn vào camera hoặc đầu ghi hình. Để kết nối giữa camera – đầu ghi – Tivi.

2.8. Dây mạng Internet:

– Sử dụng dây mạng Cat.5e để kết nối đầu ghi hình với hệ thống mạng có sẵn nơi công trình. Mục đích là để quan sát từ xa qua mạng Internet bằng máy vi tính, hay điện thoại smart phone.

– Nếu bạn chỉ đơn thuần sử dụng để quan sát tại nhà qua tivi, thì có thể bỏ qua thiết bị này.

▶▶▶Xem thêm bài viết liên quan: lắp đặt camera quận thủ đức

2.9. Hệ thống mạng có sẵn:

– Hệ thống mạng internet bao gồm: Modem, Sub/Swich, mạng internet. Đây là những thiết bị cần thêm nếu chúng ta muốn quan sát qua điện thoại, máy vi tính hay ở ngoài nơi mà chúng ta lắp hệ thống camera quan sát.

2.10. Thiết bị nhận hình ảnh cuối cùng.

– Tất cả hệ thống trên đã hoàn thành. Thì đây là nơi mà người quản lý hệ thống sử dụng.

– Bạn có thể quan sát hệ thống camera quan sát qua điện thoại di động, máy vi tính, tivi.. hoặc cũng có thể là máy chiếu. Trong và ngoài nơi mà chúng ta lắp đắt hệ thống camera quan sát.

Hy vọng với những chia sẻ hôm nay của Camera Fuda các bạn sẽ có thể dễ dàng biết thêm hệ thống camera giám sát. Chúc các bạn may mắn và thành công!
